Động cơ giảm tốc 3 pha 100W (1/8HP) đến 1500W (2HP) với Hộp số trục 28mm
Động cơ giảm tốc 3 pha 100W (1/8HP) đến 1500W (2HP) với Hộp số trục 28mm
- Đa dạng công suất: Từ 100W (1/8HP) đến 1500W (2HP), phù hợp với nhiều ứng dụng.
- Mô-men xoắn hiệu quả: Lên đến 418 Nm, đáp ứng các yêu cầu tải nhẹ và trung bình.
- Tỷ số truyền linh hoạt: Từ 3 đến 1800, tối ưu hóa tốc độ và lực.
- Thiết kế siêu nhẹ: Trọng lượng từ 9.0-25.0 kg, dễ lắp đặt ngang hoặc dọc.
- Độ bền cao: Vật liệu chất lượng, giảm bảo trì, tăng tuổi thọ.
Hộp số trục Ф28mm với động cơ 3 pha - Giải pháp tối ưu từ Thế Giới Động Cơ
Hộp số trục Ф28mm kết hợp với động cơ 3 pha từ Công ty Thế Giới Động Cơ là lựa chọn lý tưởng cho các ứng dụng công nghiệp nhẹ như băng tải nhỏ, máy móc sản xuất, và hệ thống truyền động chính xác. Với thiết kế siêu nhẹ, hiệu suất cao, và độ bền vượt trội, sản phẩm đáp ứng mọi yêu cầu của doanh nghiệp hiện đại.
Lý do chọn hộp số trục Ф28mm của Thế Giới Động Cơ
Chúng tôi tự hào cung cấp hộp số chất lượng cao với các đặc điểm nổi bật:
- Đa dạng công suất: Từ 100W (1/8HP) đến 1500W (2HP), phù hợp với nhiều ứng dụng.
- Mô-men xoắn hiệu quả: Lên đến 418 Nm, đáp ứng các yêu cầu tải nhẹ và trung bình.
- Tỷ số truyền linh hoạt: Từ 3 đến 1800, tối ưu hóa tốc độ và lực.
- Thiết kế siêu nhẹ: Trọng lượng từ 9.0-25.0 kg, dễ lắp đặt ngang hoặc dọc.
- Độ bền cao: Vật liệu chất lượng, giảm bảo trì, tăng tuổi thọ.
Thông số kỹ thuật chi tiết
Hộp số trục Ф28mm được thiết kế với thông số chính xác, đảm bảo tích hợp dễ dàng vào hệ thống công nghiệp. Dưới đây là thông số chính:

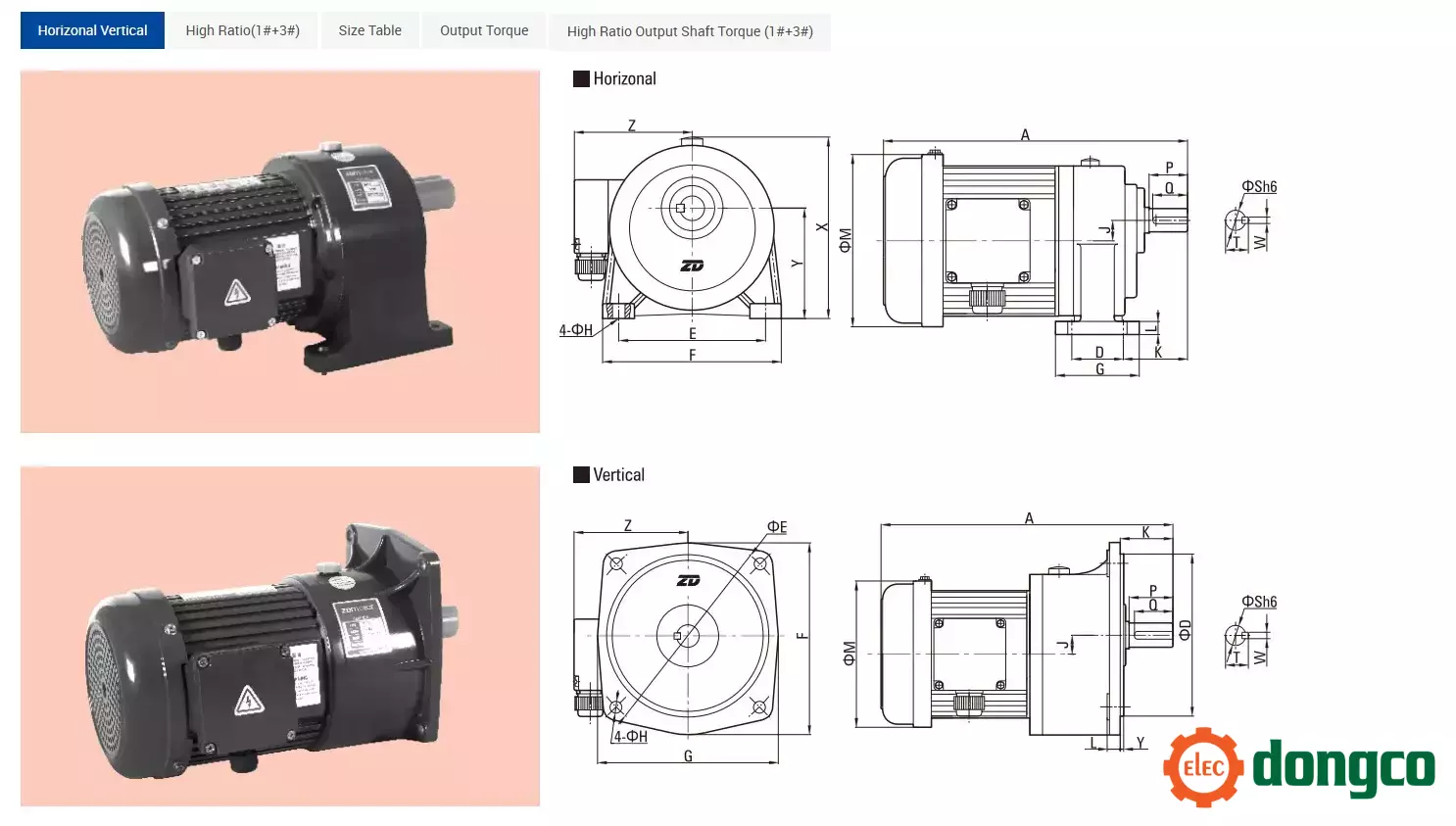

Các kích thước (A, D, E, F,...) được chuẩn hóa, hỗ trợ lắp đặt linh hoạt và tích hợp dễ dàng.

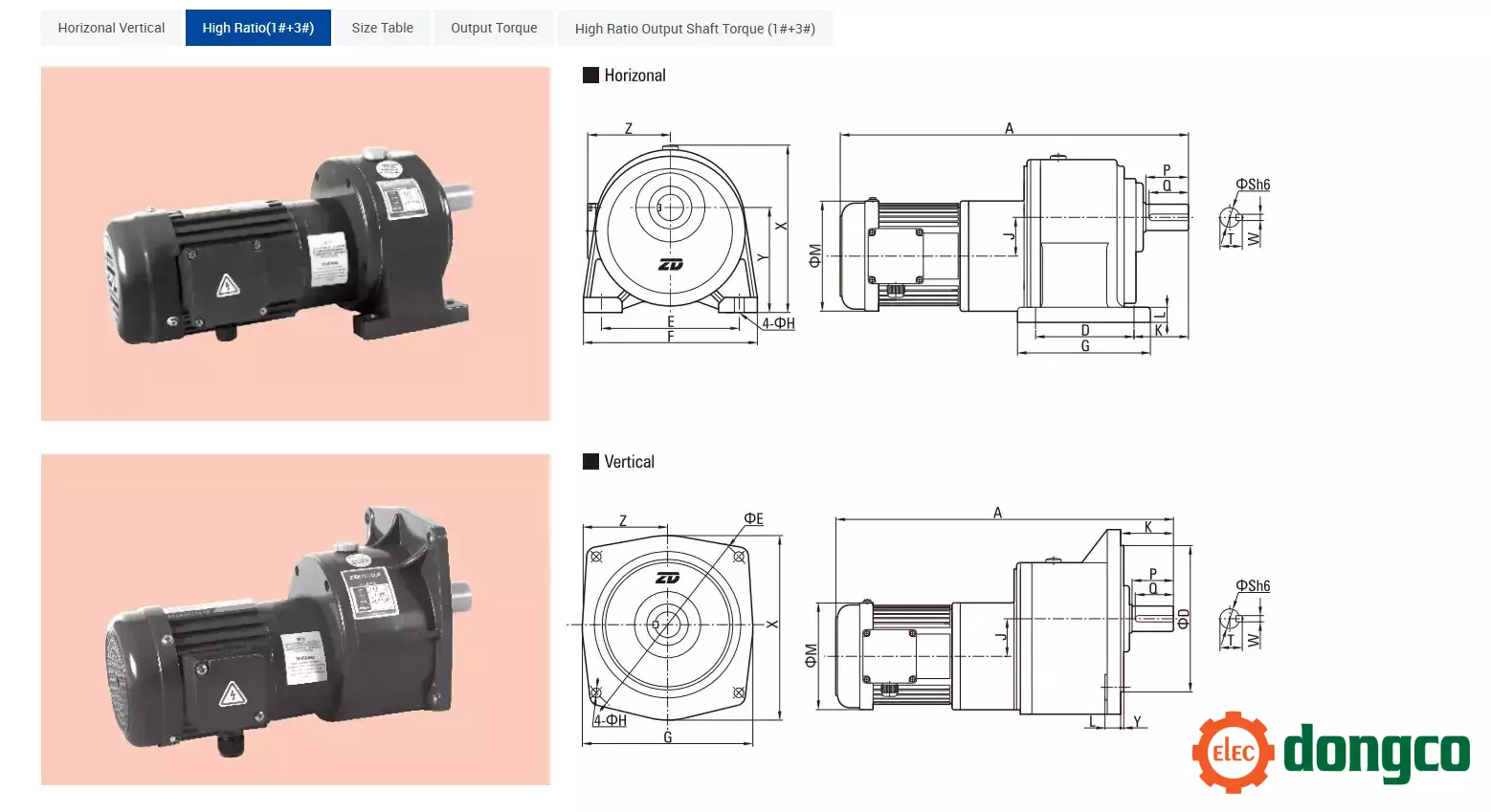

Thông số bản vẽ 2 cấp: Động cơ giảm tốc 3 pha 100W đến 1500W với Hộp số trục 28mm
Power | Ratio | A | D | E | F | G | H | J | K | L | M | X | Y | Z | S | P | Q | W | T | Weight |
100W | Standard type250-1800 (1#+3#) | 360 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 39 | 68(58) | 17(13) | 135 | 184(/) | 116(3) | 105 | 28 | 45 | 40 | 7 | 31.1 | 14.5 |
/ | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | |
200W | Standard type 100-200 | 335 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 23 | 68(58) | 17(13) | 135 | 184(/) | 116(3) | 105 | 28 | 45 | 40 | 7 | 31.1 | 9.00 |
Light duty type 250-1800 (1#+3#) | 395 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 39 | 68(58) | 17(13) | 135 | 184(/) | 116(3) | 105 | 28 | 45 | 40 | 7 | 31.1 | 18.0 | |
400W | Standard type 15-90 | 345 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 23 | 68(58) | 17(13) | 172 | 184(/) | 116(3) | 126 | 28 | 45 | 40 | 7 | 31.1 | 14.0 |
Light duty type 100-200 | 345 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 23 | 68(58) | 17(13) | 172 | 18400 | 116(3) | 126 | 28 | 45 | 40 | 7 | 31.1 | 14.0 | |
750W | Standard type 3-25 | 365 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 23 | 68(58) | 17(13) | 172 | 18400 | 116(3) | 126 | 28 | 45 | 40 | 7 | 31.1 | 16.0 |
Light duty type 30-120 | 365 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 23 | 68(58) | 17(13) | 172 | 18400 | 116(3) | 126 | 28 | 45 | 40 | 7 | 31.1 | 16.0 | |
1500W | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / |
Light duty type 3-30 | 418 | 90(170) | 140(220) | 178(205) | 120(195) | 12 | 23 | 68(58) | 17(13) | 192 | 193(/) | 116(3) | 137 | 28 | 45 | 40 | 7 | 31.1 | 25.0 |
Phân tích chi tiết từng thông số
- Công suất (Power):
- 100W (1/8HP), 200W (1/4HP), 400W (1/2HP), 750W (1HP), 1500W (2HP).
- Ý nghĩa: Công suất từ 0.1 kW đến 1.5 kW, phù hợp cho các ứng dụng công nghiệp nhẹ, như băng tải nhỏ, máy móc sản xuất quy mô nhỏ, hoặc hệ thống truyền động chính xác.
Tỷ số truyền (Ratio):
- 100W: Tiêu chuẩn (250-1800, 1#+3#); Loại nhẹ (không có dữ liệu).
- 200W: Tiêu chuẩn (100-200); Nhẹ (250-1800, 1#+3#).
- 400W: Tiêu chuẩn (15-90); Nhẹ (100-200).
- 750W: Tiêu chuẩn (3-25); Nhẹ (30-120).
- 1500W: Tiêu chuẩn (không có dữ liệu); Nhẹ (3-30).
- Ý nghĩa: Tỷ số truyền từ 3 đến 1800, hỗ trợ giảm tốc độ quay và tăng mô-men xoắn. Tỷ số cao (250-1800) phù hợp với tải nặng, tỷ số thấp (3-25) dành cho tốc độ cao hơn.
- Kích thước (Dimensions):
- A, D, E, F, J, X: Giá trị kép (ví dụ: 90 mm (170 mm)), có thể biểu thị kích thước khi lắp ngang/dọc hoặc cấu hình khác.
- G, H, K, S, P, Q, W: Giá trị cố định hoặc thay đổi nhẹ (H khác nhau giữa loại tiêu chuẩn và nhẹ ở 100W, 200W).
- L, Y: Thay đổi theo công suất (135 mm cho 100W/200W, 172 mm cho 400W/750W, 192 mm cho 1500W; Y từ 105 mm đến 137 mm).
- M, Z: Gần như cố định (184 mm hoặc 193 mm, 28 mm), có thể là kích thước chuẩn của thân hoặc trục.
- Ý nghĩa: Kích thước nhỏ gọn, chuẩn hóa giúp dễ lắp đặt và tích hợp vào các hệ thống công nghiệp.
- Trọng lượng (Weight):
- 100W: 14.5 kg (tiêu chuẩn).
- 200W: 9.0 kg (tiêu chuẩn), 18.0 kg (nhẹ).
- 400W: 14.0 kg (tiêu chuẩn, nhẹ).
- 750W: 16.0 kg (tiêu chuẩn, nhẹ).
- 1500W: 25.0 kg (nhẹ).
- Ý nghĩa: Trọng lượng rất nhẹ (9.0-25.0 kg), lý tưởng cho các ứng dụng cần tối ưu hóa tải trọng lắp đặt.
Ứng dụng thực tiễn
Hộp số trục Ф28mm được sử dụng rộng rãi trong các lĩnh vực:
- Băng tải nhỏ: Đảm bảo vận hành mượt mà với tải nhẹ.
- Máy móc sản xuất: Tăng hiệu suất cho dây chuyền tự động hóa.
- Hệ thống truyền động chính xác: Phù hợp với các ứng dụng yêu cầu độ chính xác cao.
Liên hệ ngay để nhận báo giá
Bạn đang tìm kiếm giải pháp truyền động đáng tin cậy? Hãy liên hệ với Công ty Thế Giới Động Cơ để được tư vấn và nhận báo giá chi tiết về hộp số trục Ф28mm với động cơ 3 pha. Chúng tôi cam kết mang đến sản phẩm chất lượng và dịch vụ hỗ trợ tốt nhất!
