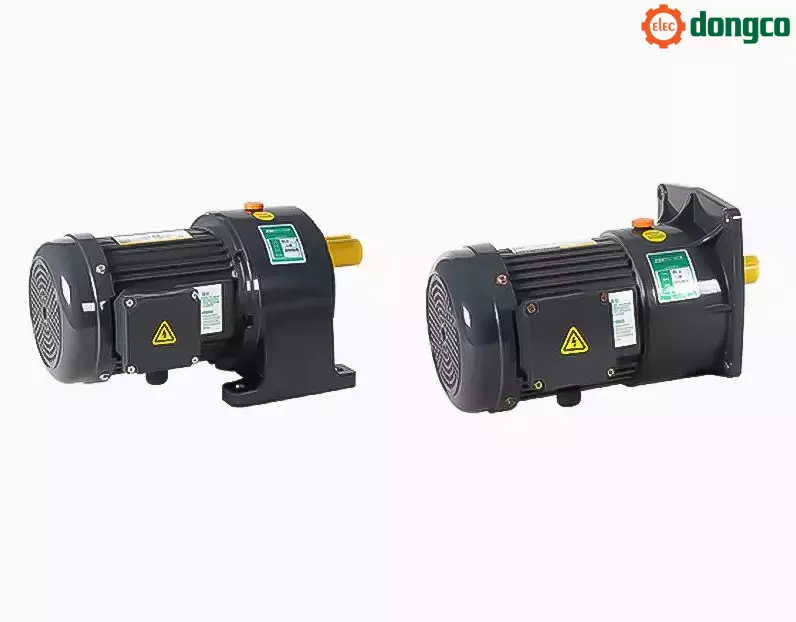

Động cơ giảm tốc 3 pha 100W~750W với Hộp số trục 22mm
Động cơ giảm tốc 3 pha 100W~750W với Hộp số trục 22mm
- Đa dạng công suất: Từ 100W (1/8HP) đến 750W (1HP), phù hợp với các ứng dụng nhẹ.
- Tỷ số truyền linh hoạt: Từ 3 đến 1800, tối ưu hóa tốc độ và lực cho các yêu cầu khác nhau.
- Thiết kế siêu nhẹ: Trọng lượng chỉ từ 7.3-13.5 kg, dễ lắp đặt trong không gian hẹp.
- Độ bền cao: Vật liệu chất lượng, giảm bảo trì, tăng tuổi thọ.
- Tích hợp dễ dàng: Chuẩn hóa kích thước, hỗ trợ lắp đặt ngang hoặc dọc.
Hộp số trục Ф22mm với động cơ 3 pha - Giải pháp tối ưu từ Thế Giới Động Cơ
Hộp số trục Ф22mm kết hợp với động cơ 3 pha từ Công ty Thế Giới Động Cơ là giải pháp lý tưởng cho các ứng dụng công nghiệp siêu nhẹ như băng tải nhỏ, máy móc sản xuất quy mô nhỏ, và hệ thống truyền động chính xác. Với thiết kế siêu gọn, trọng lượng nhẹ, và độ bền vượt trội, sản phẩm đáp ứng mọi yêu cầu của doanh nghiệp hiện đại.
Lý do chọn hộp số trục Ф22mm của Thế Giới Động Cơ
Chúng tôi tự hào cung cấp hộp số chất lượng cao với các đặc điểm nổi bật:
- Đa dạng công suất: Từ 100W (1/8HP) đến 750W (1HP), phù hợp với các ứng dụng nhẹ.
- Tỷ số truyền linh hoạt: Từ 3 đến 1800, tối ưu hóa tốc độ và lực cho các yêu cầu khác nhau.
- Thiết kế siêu nhẹ: Trọng lượng chỉ từ 7.3-13.5 kg, dễ lắp đặt trong không gian hẹp.
- Độ bền cao: Vật liệu chất lượng, giảm bảo trì, tăng tuổi thọ.
- Tích hợp dễ dàng: Chuẩn hóa kích thước, hỗ trợ lắp đặt ngang hoặc dọc.
Thông số kỹ thuật chi tiết
Hộp số trục Ф22mm được thiết kế với thông số chính xác, đảm bảo tích hợp dễ dàng vào hệ thống công nghiệp. Dưới đây là thông số chính:
| Công suất | Tỷ số truyền | Kích thước A | Trọng lượng | Đường kính trục (Z) |
|---|---|---|---|---|
| 100W (1/8HP) | 60-1800 | 270-330 mm | 7.3-12.0 kg | 22 mm |
| 200W (1/4HP) | 15-200 | 300 mm | 9.0 kg | 22 mm |
| 400W (1/2HP) | 3-90 | 315 mm | 11.5 kg | 22 mm |
| 750W (1HP) | 3-25 | 335 mm | 13.5 kg | 22 mm |

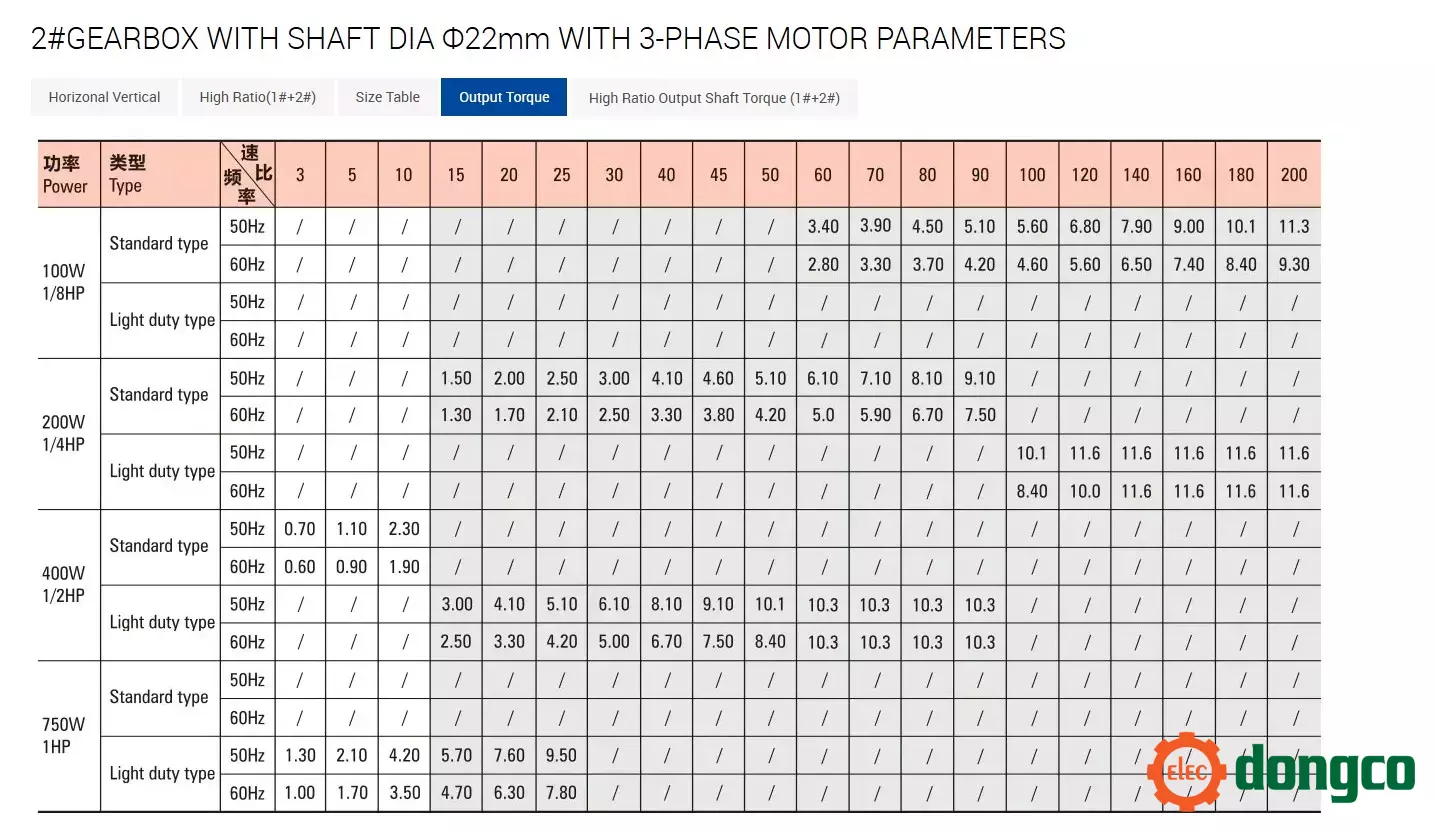

Các kích thước khác (D, E, F,...) được chuẩn hóa, hỗ trợ lắp đặt linh hoạt. Liên hệ để biết thêm chi tiết về mô-men xoắn.

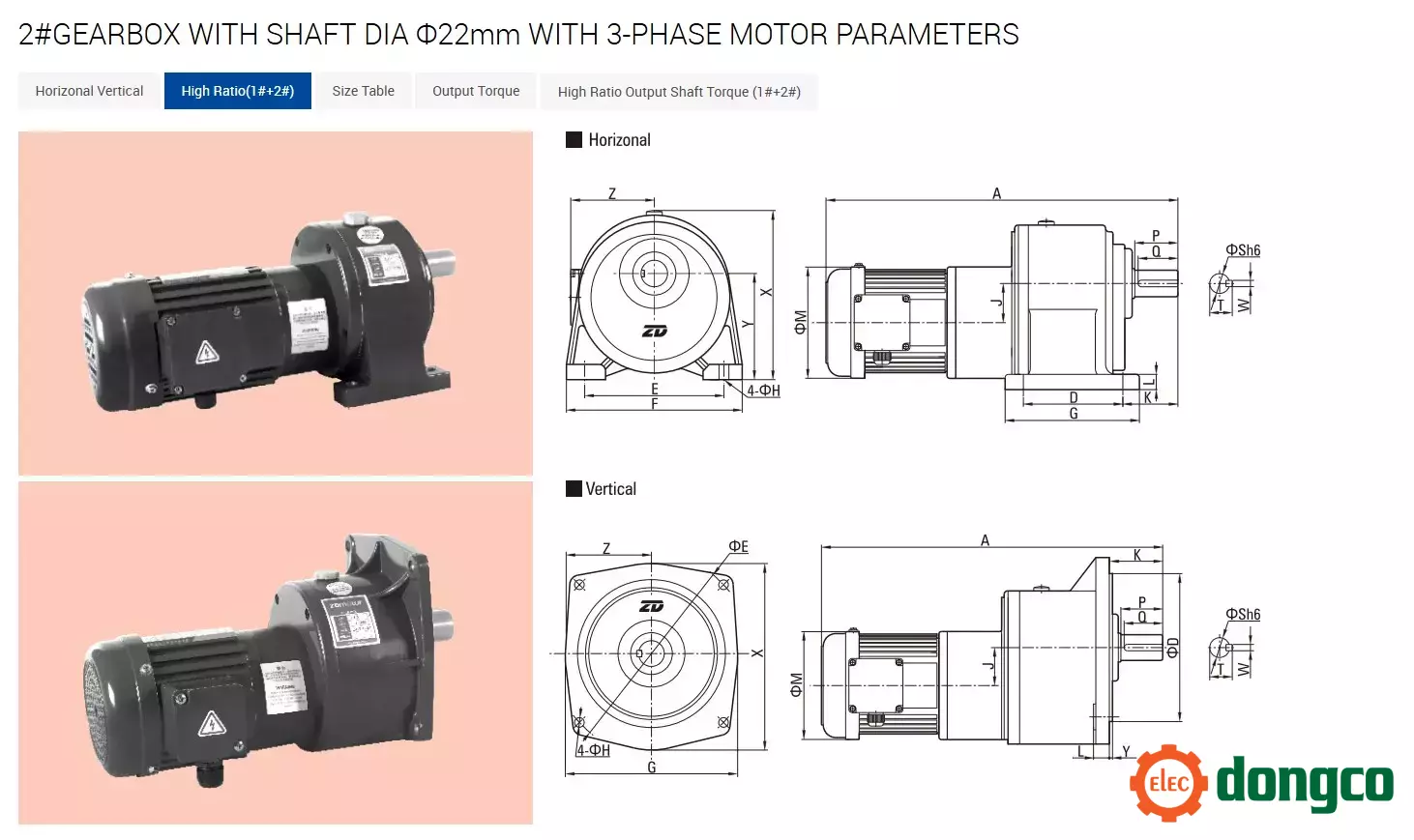

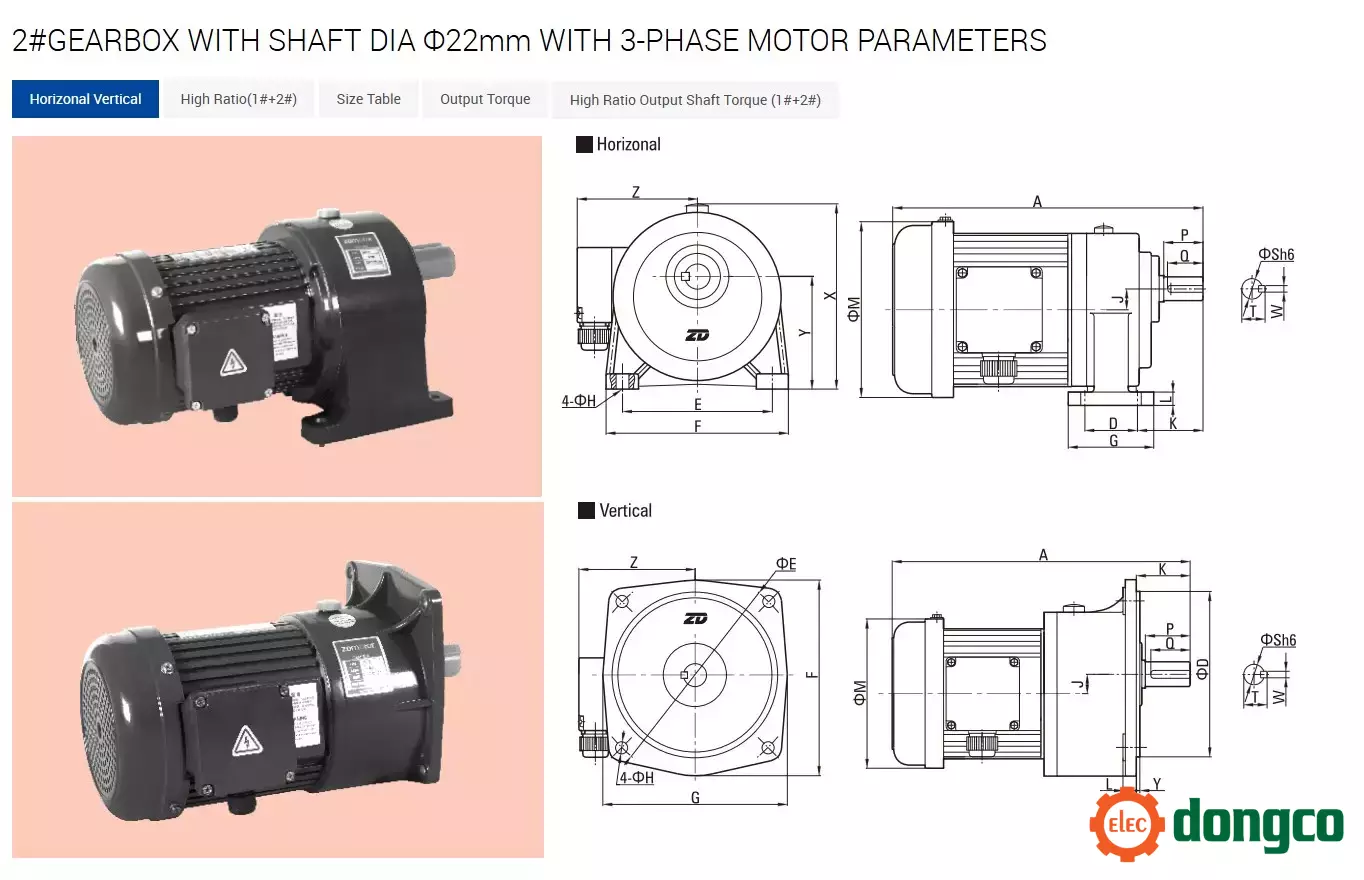

Thông số Bản vẽ 2 cấp Động cơ giảm tốc 3 pha 100W~750W với Hộp số trục 22mm
Power | Ratio | A | D | E | F | G | H | J | K | L | M | X | Y | Z | S | P | Q | W | T | Weight |
100W | Standard type 60-200 | 270 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 17.5 | 60(48) | 13(12) | 135 | 161(/) | 97.5(3) | 105 | 22 | 40 | 35 | 7 | 25 | 7.30 |
Light duty type 250-180 (1#+2#) | 330 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 33.5 | 60(48) | 13(12) | 135 | 161(/) | 97.5(3) | 105 | 22 | 40 | 35 | 7 | 25 | 12.0 | |
200W | Standard type 15-90 | 300 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 17.5 | 60(48) | 13(12) | 135 | 161(/) | 97.5(3) | 105 | 22 | 40 | 35 | 7 | 25 | 9.00 |
Light duty type 100-200 | 300 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 17.5 | 60(48) | 13(12) | 135 | 161(/) | 97.5(3) | 105 | 22 | 40 | 35 | 7 | 25 | 9.00 | |
400W | Standard type 3-10 | 315 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 17.5 | 60(48) | 13(12) | 172 | 168(/) | 97.5(3) | 126 | 22 | 40 | 35 | 7 | 25 | 11.5 |
Light duty type 15-90 | 315 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 17.5 | 60(48) | 13(12) | 172 | 168(/) | 97.5(3) | 126 | 22 | 40 | 35 | 7 | 25 | 11.5 | |
750W | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / |
Light duty type 3-25 | 335 | 65(148) | 130(185) | 158(175) | 90(165) | 12 | 17.5 | 60(48) | 13(12) | 172 | 168(/) | 97.5(3) | 126 | 22 | 40 | 35 | 7 | 25 | 13.5 |
Ứng dụng thực tiễn
Hộp số trục Ф22mm được sử dụng rộng rãi trong các lĩnh vực:
- Băng tải siêu nhỏ: Đảm bảo vận hành mượt mà với tải siêu nhẹ.
- Máy móc sản xuất nhỏ: Tăng hiệu suất cho dây chuyền tự động hóa quy mô nhỏ.
- Hệ thống truyền động chính xác: Phù hợp với các ứng dụng yêu cầu độ chính xác cao.
Liên hệ ngay để nhận báo giá
Bạn đang tìm kiếm giải pháp truyền động đáng tin cậy? Hãy liên hệ với Công ty Thế Giới Động Cơ để được tư vấn và nhận báo giá chi tiết về hộp số trục Ф22mm với động cơ 3 pha. Chúng tôi cam kết mang đến sản phẩm chất lượng và dịch vụ hỗ trợ tốt nhất!
Email: [email protected]
