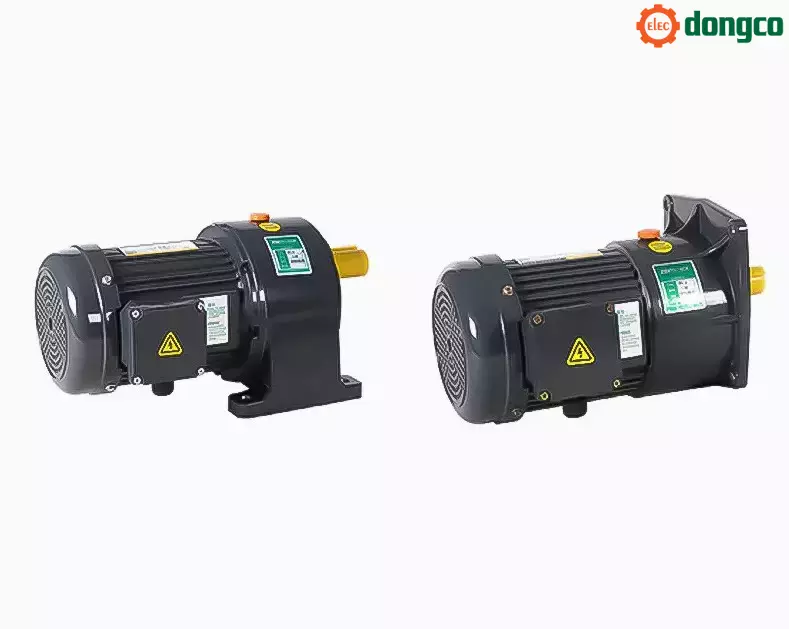

Động cơ giảm tốc 3 pha 100W~750W với Hộp số trục 22mm Type B
Động cơ giảm tốc 3 pha 100W~750W với Hộp số trục 22mm Type B
- Đa dạng công suất: Từ 100W (1/8HP) đến 400W (1/2HP), phù hợp với các ứng dụng nhẹ.
- Tỷ số truyền linh hoạt: Từ 3 đến 200, tối ưu hóa tốc độ và lực cho các yêu cầu khác nhau.
- Thiết kế siêu gọn: Kích thước nhỏ gọn, dễ lắp đặt trong không gian hẹp.
- Độ bền cao: Vật liệu chất lượng, giảm bảo trì, tăng tuổi thọ.
- Tích hợp dễ dàng: Chuẩn hóa kích thước, hỗ trợ lắp đặt ngang hoặc dọc.
Hộp số trục Ф22mm Type B với động cơ 3 pha - Giải pháp tối ưu từ Thế Giới Động Cơ
Hộp số trục Ф22mm kết hợp với động cơ 3 pha từ Công ty Thế Giới Động Cơ là lựa chọn hoàn hảo cho các ứng dụng công nghiệp siêu nhẹ như băng tải nhỏ, máy móc sản xuất quy mô nhỏ, và hệ thống truyền động chính xác. Với thiết kế siêu gọn, hiệu suất cao, và độ bền vượt trội, sản phẩm đáp ứng mọi yêu cầu của doanh nghiệp hiện đại.
Lý do chọn hộp số Type B trục Ф22mm của Thế Giới Động Cơ
Chúng tôi tự hào cung cấp hộp số chất lượng cao với các đặc điểm nổi bật:
- Đa dạng công suất: Từ 100W (1/8HP) đến 400W (1/2HP), phù hợp với các ứng dụng nhẹ.
- Tỷ số truyền linh hoạt: Từ 3 đến 200, tối ưu hóa tốc độ và lực cho các yêu cầu khác nhau.
- Thiết kế siêu gọn: Kích thước nhỏ gọn, dễ lắp đặt trong không gian hẹp.
- Độ bền cao: Vật liệu chất lượng, giảm bảo trì, tăng tuổi thọ.
- Tích hợp dễ dàng: Chuẩn hóa kích thước, hỗ trợ lắp đặt ngang hoặc dọc.
Thông số kỹ thuật chi tiết
Hộp số trục Ф22mm được thiết kế với thông số chính xác, đảm bảo tích hợp dễ dàng vào hệ thống công nghiệp. Dưới đây là thông số chính:
| Công suất | Tỷ số truyền | Kích thước A | Đường kính trục (Z) |
|---|---|---|---|
| 100W (1/8HP) | 60-200 | 278 mm | 22 mm |
| 200W (1/4HP) | 15-90 | 315 mm | 22 mm |
| 400W (1/2HP) | 3-10 | 330 mm | 22 mm |
Các kích thước khác (D, E, F,...) được chuẩn hóa, hỗ trợ lắp đặt linh hoạt. Liên hệ để biết thêm chi tiết về mô-men xoắn và trọng lượng.
Power | Ratio | A | D | E | F | G | H | J | K | M | Z | S | P | Q | W | T |
100W1/8HP | 60-200 | 278 | 55 | 170 | 146 | 146 | 12 | 19.662 | 50 | 133 | 120 | 22 | 40 | 35 | 7 | 25 |
200W1/4HP | 15-90 | 315 | 55 | 170 | 146 | 146 | 12 | 19.662 | 50 | 133 | 120 | 22 | 40 | 35 | 7 | 25 |
400W1/2HP | 3-10 | 330 | 55 | 170 | 146 | 146 | 12 | 19.662 | 50 | 167 | 135 | 22 | 40 | 35 | 7 | 25 |

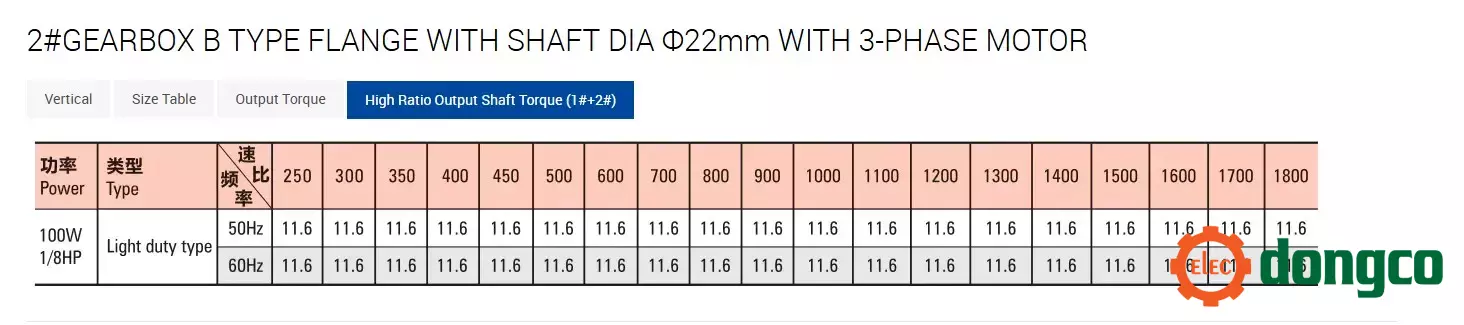

High Ratio Output Shaft Torque (1#+2#)
Chi tiết từng thông số
- Công suất (Power):
- 100W (1/8HP), 200W (1/4HP), 400W (1/2HP).
- Ý nghĩa: Công suất từ 0.1 kW đến 0.4 kW, phù hợp cho các ứng dụng công nghiệp siêu nhẹ, như băng tải nhỏ, máy móc sản xuất quy mô nhỏ, hoặc hệ thống truyền động cần độ chính xác cao.
- Tỷ số truyền (Ratio):
- 100W: 60-200.
- 200W: 15-90.
- 400W: 3-10.
- Ý nghĩa: Tỷ số truyền từ 3 đến 200, hỗ trợ giảm tốc độ quay và tăng mô-men xoắn. Tỷ số cao (60-200) phù hợp với tải nhẹ cần lực lớn, tỷ số thấp (3-10) dành cho tốc độ cao hơn.
- Mô-men xoắn đầu ra (Output Torque):
- Không được cung cấp trong dữ liệu.
- Ý nghĩa: Thiếu thông số này khiến việc đánh giá khả năng truyền lực của hộp số bị hạn chế. Cần xác nhận thêm để đảm bảo phù hợp với ứng dụng cụ thể.
- Kích thước (Dimensions):
- A: Tăng từ 278 mm (100W) đến 330 mm (400W), có thể là chiều dài tổng thể của hộp số.
- D, E, F: Cố định (55 mm, 170 mm, 146 mm), cho thấy thiết kế chuẩn hóa cho các mức công suất.
- G, H, J, Q, W: Cố định (12 mm, 19.662 mm, 50 mm, 7 mm, 25 mm), có thể liên quan đến các chi tiết như lỗ bắt vít, khoảng cách trục, hoặc kích thước cụ thể.
- K: Cố định 133 mm (100W, 200W), tăng lên 167 mm (400W), có thể là chiều dài trục hoặc khoảng cách lắp đặt.
- M: 120 mm (100W, 200W), tăng lên 135 mm (400W), có thể là chiều dài thân hoặc kích thước liên quan.
- Z: Cố định 22 mm, xác nhận đường kính trục là Ф22mm.
- S, P: Cố định 40 mm, 35 mm, có thể là kích thước mặt bích hoặc khoảng cách lắp đặt.
- Ý nghĩa: Kích thước nhỏ gọn, chuẩn hóa giúp dễ lắp đặt và tích hợp vào các hệ thống công nghiệp nhẹ.
- Trọng lượng (Weight):
- Không được cung cấp trong dữ liệu.
- Ý nghĩa: Thiếu thông số trọng lượng khiến việc đánh giá tải trọng lắp đặt bị hạn chế. Dựa trên công suất thấp (100W-400W), có thể giả định trọng lượng rất nhẹ, khoảng 5-15 kg, nhưng cần xác nhận.
Ứng dụng thực tiễn
Hộp số trục Ф22mm được sử dụng rộng rãi trong các lĩnh vực:
- Băng tải siêu nhỏ: Đảm bảo vận hành mượt mà với tải siêu nhẹ.
- Máy móc sản xuất nhỏ: Tăng hiệu suất cho dây chuyền tự động hóa quy mô nhỏ.
- Hệ thống truyền động chính xác: Phù hợp với các ứng dụng yêu cầu độ chính xác cao.
Liên hệ ngay để nhận báo giá
Bạn đang tìm kiếm giải pháp truyền động đáng tin cậy? Hãy liên hệ với Công ty Thế Giới Động Cơ để được tư vấn và nhận báo giá chi tiết về hộp số trục Ф22mm với động cơ 3 pha. Chúng tôi cam kết mang đến sản phẩm chất lượng và dịch vụ hỗ trợ tốt nhất!
