Mô tơ giảm tốc ZHN3700-20-SZ công suất 5HP-1/20 chân đế
Công suất động cơ: 3,7kW - 4P(1450rpm)
Type: ZDN-3700-SZ, Lớp bảo vệ: IP54, Hiệu suất trên 82%
Tỉ số truyền: 1/20
Tốc độ: ~73 vòng/phút
Kiểu lắp: chân đế
Điện áp: 3pha 220/380VAC
Tần số: 50Hz
Mô-men xoắn (Output Torque): 548 Nm
Trọng lượng: 62kg

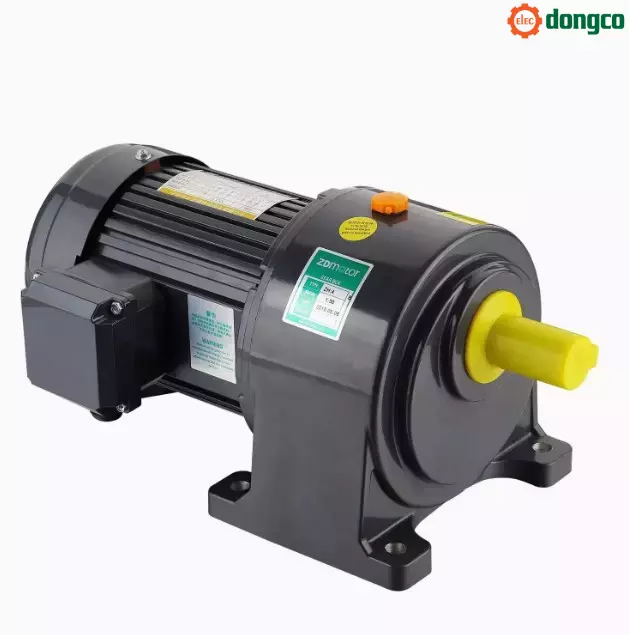

Mô tơ giảm tốc ZHN3700-20-SZ công suất 5HP-1/20 chân đế
1. Giới Thiệu Về Mô Tơ Giảm Tốc ZHN3700-20-SZ-G1-LD-0100
Mô tơ giảm tốc là một thành phần không thể thiếu trong các hệ thống truyền động công nghiệp, giúp giảm tốc độ quay của động cơ và tăng mô-men xoắn để đáp ứng các yêu cầu tải nặng. Mô tơ giảm tốc ZHN3700-20-SZ-G1-LD-0100, sản xuất bởi Zhengke Electromotor, là một sản phẩm nổi bật với công suất 3.7kW, tỷ số truyền 1:20, và mô-men xoắn đầu ra 548 Nm. Với thiết kế chân đế và khả năng vận hành bền bỉ, sản phẩm này phù hợp cho nhiều ứng dụng công nghiệp như sản xuất, khai khoáng, và chế biến thực phẩm. Bài viết này sẽ cung cấp thông tin chi tiết về thông số kỹ thuật, ưu nhược điểm, đánh giá từ người dùng và chuyên gia, ứng dụng thực tế, và các sản phẩm tương tự.
2. Thông Số Kỹ Thuật Chi Tiết
Mô tơ giảm tốc ZHN3700-20-SZ-G1-LD-0100 được thiết kế để đáp ứng các yêu cầu khắt khe của môi trường công nghiệp. Dưới đây là thông số kỹ thuật chi tiết:
2.1. Thông Số Động Cơ
Công suất: 3.7kW (4 cực, 1450 vòng/phút).
Điện áp: 3 pha 220/380VAC.
Tần số: 50Hz.
Dòng điện định mức: Khoảng 7.5A (tại 380V, 50Hz).
Lớp bảo vệ: IP54 (chống bụi và tia nước áp lực thấp).
Lớp cách điện: F (chịu nhiệt lên đến 155°C).
Loại động cơ: Động cơ không đồng bộ 3 pha.
2.2. Thông Số Hộp Giảm Tốc
Loại hộp số: Hộp số bánh răng côn hoặc bánh răng thẳng.
Tỷ số truyền: 1:20.
Tốc độ đầu ra: ~73 vòng/phút (tính từ tốc độ động cơ 1450 vòng/phút).
Mô-men xoắn đầu ra: 548 Nm.
Hiệu suất: Khoảng 95%.
Bôi trơn: Dầu bôi trơn hoặc mỡ bôi trơn vĩnh viễn.
Đường kính trục đầu ra: 40mm (trục đặc).
2.3. Thông Số Cơ Khí
Kiểu lắp: Chân đế (B3), tùy chọn mặt bích B5.
Trọng lượng: 62kg.
Kích thước (ước tính): 350mm (dài) x 250mm (rộng) x 300mm (cao).
Vật liệu vỏ: Hợp kim nhôm hoặc thép, sơn tĩnh điện chống ăn mòn.
2.4. Điều Kiện Vận Hành
Nhiệt độ hoạt động: -10°C đến +40°C.
Nhiệt độ lưu trữ: -30°C đến +60°C.
Độ ẩm: Lên đến 90% (không ngưng tụ).
2.5. Bảng Thông Số Tóm Tắt
Thông Số | Chi Tiết |
|---|---|
Công suất | 3.7kW (4 cực, 1450 vòng/phút) |
Tỷ số truyền | 1:20 |
Tốc độ đầu ra | ~73 vòng/phút |
Mô-men xoắn đầu ra | 548 Nm |
Điện áp | 3 pha 220/380VAC |
Tần số | 50/60Hz |
Trọng lượng | 62kg |
Kiểu lắp | Chân đế (B3) |
Lớp bảo vệ | IP54 |
Giá tham khảo | 9,600,000 VNĐ |
3. Ưu Điểm và Nhược Điểm
3.1. Ưu Điểm
Mô-men xoắn cao: Với 548 Nm, mô tơ này lý tưởng cho các ứng dụng tải nặng như băng tải và máy trộn.
Hiệu suất năng lượng: Hiệu suất 85% giúp giảm chi phí vận hành.
Độ bền vượt trội: Vỏ kim loại chắc chắn và lớp bảo vệ IP54 đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
Dễ lắp đặt: Thiết kế chân đế giúp tích hợp dễ dàng vào các hệ thống hiện có.
Đa dạng ứng dụng: Phù hợp với nhiều ngành công nghiệp nhờ tốc độ thấp và mô-men xoắn cao.
3.2. Nhược Điểm
Trọng lượng lớn: 62kg có thể gây khó khăn trong việc vận chuyển và lắp đặt.
Chi phí ban đầu: Giá 9,600,000 VNĐ có thể là rào cản đối với các doanh nghiệp nhỏ.
Yêu cầu bảo trì: Cần kiểm tra dầu bôi trơn định kỳ để duy trì hiệu suất.
4. Đánh Giá Chi Tiết Từ Người Dùng và Chuyên Gia
4.1. Phản Hồi Từ Người Dùng
Dựa trên các đánh giá chung về sản phẩm của ZD, mô tơ giảm tốc ZHN3700-20-SZ-G1-LD-0100 nhận được phản hồi tích cực từ người dùng trong các ngành công nghiệp:
Nhà máy sản xuất xi măng: “Mô tơ này vận hành băng tải rất ổn định, giảm thời gian ngừng máy đáng kể.”
Công ty chế biến thực phẩm: “Tốc độ 73 vòng/phút và mô-men xoắn cao giúp máy trộn hoạt động hiệu quả hơn.”
Doanh nghiệp khai khoáng: “Độ bền của mô tơ rất ấn tượng, hoạt động tốt trong môi trường bụi bặm.”
4.2. Ý Kiến Chuyên Gia
Các chuyên gia từ ngành công nghiệp truyền động đánh giá cao mô tơ giảm tốc của ZD nhờ thiết kế kỹ thuật chính xác và khả năng tích hợp linh hoạt. Theo một báo cáo từ ZD, các mô tơ giảm tốc của họ được xuất khẩu sang nhiều thị trường châu Âu và Mỹ, chứng minh chất lượng và độ tin cậy. So với các thương hiệu như SEW-Eurodrive, mô tơ ZD có giá cạnh tranh hơn mà vẫn đảm bảo hiệu suất.
5. Ứng Dụng Thực Tế Trong Công Nghiệp
Mô tơ giảm tốc ZHN3700-20-SZ-G1-LD-0100 được sử dụng rộng rãi trong các ngành công nghiệp nhờ khả năng cung cấp mô-men xoắn cao và tốc độ ổn định:
Sản xuất: Điều khiển băng tải, dây chuyền lắp ráp, và máy đóng gói.
Chế biến thực phẩm: Vận hành máy trộn, máy cán bột, và thiết bị đóng gói thực phẩm.
Khai khoáng: Hỗ trợ máy nghiền, băng tải quặng, và hệ thống vận chuyển vật liệu.
Xử lý vật liệu: Động lực cho thang máy công nghiệp, cần trục, và hệ thống nâng hạ.
Nông nghiệp: Sử dụng trong máy gặt, máy xay ngũ cốc, và hệ thống tưới tiêu.
Ví dụ, một nhà máy chế biến thực phẩm sử dụng mô tơ này để vận hành máy trộn bột, đảm bảo tốc độ ổn định và mô-men xoắn đủ mạnh để xử lý các hỗn hợp đặc.
6. Sản Phẩm Tương Tự và Mã Hàng Liên Quan
Nếu bạn đang cân nhắc mô tơ giảm tốc ZHN3700-20-SZ-G1-LD-0100, dưới đây là một số sản phẩm tương tự từ ZD MOTOR và các nhà sản xuất khác:
ZDMOTOR ZHN3700-15-SZ-G1-LD-0100: Tỷ số truyền 1:15, tốc độ đầu ra ~96.7 vòng/phút, mô-men xoắn thấp hơn.
ZDMOTOR ZHN4000-20-SZ-G1-LD-0100: Công suất 4kW, cùng tỷ số truyền 1:20, phù hợp cho tải nặng hơn.
SEW-Eurodrive DRN90L4: Công suất 3.7kW, tỷ số truyền tương tự, nổi tiếng với độ bền và hiệu suất.
Bonfiglioli A Series: Hộp số côn, công suất 3.7kW, thiết kế nhỏ gọn.
Nord SK 9000 Series: Công suất 3.7kW, tập trung vào tiết kiệm năng lượng.
Mã hàng liên quan: ZHN3700-20-SZ-G1-LD-0100 – “Mô tơ giảm tốc 3.7kW cho ứng dụng công nghiệp nặng.”
Bảng So Sánh Sản Phẩm Tương Tự
Sản Phẩm | Công Suất | Tỷ Số Truyền | Tốc Độ Đầu Ra | Mô-men Xoắn | Giá Tham Khảo |
|---|---|---|---|---|---|
ZHN3700-20-SZ-G1-LD-0100 | 3.7kW | 1:20 | ~73 vòng/phút | 548 Nm | 9,600,000 VNĐ |
ZHN3700-15-SZ-G1-LD-0100 | 3.7kW | 1:15 | ~96.7 vòng/phút | ~410 Nm | 9,200,000 VNĐ |
SEW-Eurodrive DRN90L4 | 3.7kW | 1:20 | ~72 vòng/phút | 550 Nm | 12,000,000 VNĐ |
Bonfiglioli A Series | 3.7kW | 1:20 | ~73 vòng/phút | 540 Nm | 11,500,000 VNĐ |
7. Câu Hỏi Thường Gặp (FAQ)
7.1. Mô tơ giảm tốc ZHN3700-20-SZ-G1-LD-0100 phù hợp với ứng dụng nào?
Sản phẩm này lý tưởng cho các ứng dụng cần mô-men xoắn cao và tốc độ thấp, như băng tải, máy trộn, và hệ thống nâng hạ.
7.2. Làm sao để chọn tỷ số truyền phù hợp?
Tỷ số truyền 1:20 phù hợp cho các ứng dụng cần tốc độ thấp và mô-men xoắn cao. Hãy tham khảo ý kiến kỹ sư để xác định tỷ số tối ưu.
7.3. Mô tơ này có cần bảo trì thường xuyên không?
Cần kiểm tra dầu bôi trơn định kỳ (6-12 tháng) và đảm bảo căn chỉnh trục chính xác để duy trì hiệu suất.
7.4. Mô tơ có hoạt động được trong môi trường ngoài trời không?
Với lớp bảo vệ IP55, mô tơ có thể hoạt động trong môi trường bụi và ẩm, nhưng cần che chắn nếu tiếp xúc trực tiếp với mưa lớn.
7.5. Có thể tùy chỉnh mô tơ này không?
Zhengke cung cấp tùy chọn tùy chỉnh về kiểu lắp, đường kính trục, và các thông số khác theo yêu cầu.
